2D deformatsioonivastane -keevituslaud
Kasutusala: keevitamine ja kokkupanek
Protsess: CNC töötlemine
Pinnatöötlus: tavaline/nitreeritud
Tüüp: 3D
Kaubamärk: Lemar
toote tutvustus
|
2D deformatsioonivastane -keevituslaud |
2D Deformatsioonivastane-Keevituslaud on ülitäpne-modulaarne deformatsioonivastane-töölaud, mis on spetsiaalselt loodud tasapinnaliseks keevitamiseks ja kokkupanekuks. Selle põhifunktsioon on töödeldava detaili täpne positsioneerimine ja kindel fikseerimine X/Y kahe{5}}mõõtmelises tasapinnas. Tänu jäigale konstruktsioonile ja soojuse hajumise konstruktsioonile pärsib see keevitamise termilist deformatsiooni, tagades tooriku mõõtmete täpsuse ja keevisõmbluse kvaliteedi.
E-post:amywang@lemarmetal.com
Whatsapp/Wechat: +86 180 0619 3916
Kõrge kvaliteediga
täiustatud seadmed
professionaalne meeskond
ühe-peatuse lahendus
Tooteseeria
D16 seeria
Ava: Φ16mm (peavool)
Aukude samm / ruudustik: 50 × 50 mm, tolerants ±0,05 mm
Tasasus: ligikaudu ±0,1 mm/1000 mm
Ühe augu tolerants: D10
Tüüpiline{0}}kandevõime: umbes 2 t/m² standardtüübi puhul
Peamine materjal: Q355/HT300
Valik D16: lehtmetall, šassii ja kapid, väikesed raamid, mitme variandi ja väikeste partiidega stsenaariumid ning need, mis nõuavad ülitäpset positsioneerimist; Armatuurid on paigutatud tihedamalt ja seadistused on täpsemad.
D28 seeria
Läbimõõt: Φ28mm (peavool)
Samm / ruudustik: 100 × 100 mm, tolerants ±0,05 mm
Tasasus: ligikaudu ±0,1 mm/1000 mm
Ühe augu tolerants: D10
Tüüpiline -kandevõime: standardtüüp umbes 2 t/m², raami tüüp kuni 5 t/m²
Peamine materjal: Q355/HT30
Valik D28: suuremahulised-terasest konstruktsioonid, rasked masinad, paksud plaadid / rasked-koormuskomponendid, kiire kinnitus, suure-mõõduga toorikud; suurem avade läbimõõt ja vahekaugus, tugevam kinnituse jäikus ja kinnitusjõud.
Tavalised üldspetsifikatsioonid (P × L × K / lauaplaadi paksus)
CNC-töötlemise tüübid
Lorem ipsum dolor sit amet consectetur adipisicing elit.
D16 seeria (peamise parameetrina 16 mm ava, 50 mm × 50 mm samm)
1000 × 1000 × 100 mm; 1000 × 1000 × 200 mm
1200 × 1200 × 100 mm; 1200 × 1200 × 200 mm (klassikaline mudel, näiteks 1200 × 1200 × 200 mm)
800×1200×100mm; 1000 × 1200 × 100 mm
1500 × 1500 × 100 mm 1500 × 1000 × 200 mm
D28 seeria (28 mm ava ja peamiste avade vahekaugusega 100 mm × 100 mm)
100 mm × 100 mm)
1000 × 1000 × 200 mm; 1200×1200×200 mm
1500 × 3000 × 200 mm 2400 × 1200 × 200 mm
2000 × 1000 × 200 mm 3000 × 1500 × 200 mm
Muud levinud mitte-standardsed / kombineeritud suurused: 1200 × 2400 × 150 mm, 1000 × 800 × 150 mm; mitu tööpinda saab poltidega kokku kruvida, et moodustada üli-suur suurus (nt 2000 × 2400 mm)
Täiendavad suuruse üksikasjad
Tööpinna paksus: tavaliselt 100 mm, 150 mm, 200 mm; paneeli korpuse terasplaadi paksus on 8–25 mm (deformatsiooni vältimiseks sisemise tugevduskonstruktsiooniga)
Masina kogu töökõrgus (koos kronsteinidega): Tavaline 750–850 mm (vastab ergonoomikale, saab kohandada vastavalt vajadusele)
Läbimõõt / aukude vahe: D16 (16 mm auk, 50 mm võrk), D28 (28 mm auk, 100 mm võrk) on tööstusharu standardid
Kohandusvahemik: vastavalt nõuetele saab muuta mis tahes ristkülikukujuliseks (näiteks 600 × 600 või nii suur kui 4000 × 2000) ja erineva paksusega tööpinna, kronsteini kõrgusega
Toote video
põhiline eelis
- Kõrge-täpne positsioneerimine: tasapinnal ja aukude süsteemil põhinev topeltviide, positsioneerimise täpsus ±0,2 mm, tagades partii konsistentsi.
- Tugev deformatsioonivastane{0}}: kontrollib tõhusalt õhukeste plaatide ja pikkade osade keevitamisel tekkivaid laine-, kõverdus- ja väändedeformatsioone.
- Paindlik modulariseerimine: üks platvorm mahutab mitut tüüpi toorikuid, välistades vajaduse spetsiaalsete tööriistade järele ja vähendades kulusid.
- Tõhus kiire{0}}muutus: kinnituste kiire kokkupanek ja lahtivõtmine, tüübi muutmise aeg väheneb tunni tasemelt minuti tasemele.
- Multi-funktsionaalne: üldine-otstarve keevitamiseks, kokkupanekuks, kontrollimiseks, märgistamiseks ja töötlemiseks.
- Lihtne hooldus: tasapinnaline struktuur hõlbustab räbu eemaldamist keevitamise ajal ja kohalikke kahjustusi saab parandada üksikute komponentide väljavahetamisega.
Deformatsioonivastane põhiprintsiip
- Kõrge jäikuse pärssimine: paks lauaplaat + tugevdusribid + vastupidav{2}}alus, mis vähendab oluliselt lauaplaadi ja tooriku termilise pinge põhjustatud deformatsiooni.
- Ühtlane soojuse hajumine: läbi -ava/võrestiku struktuuri kiirendatakse soojuse hajumist, vähendades kohalikku ülekuumenemist ja temperatuurierinevuse deformatsiooni.
- Tugev mitme -punktiga kinnitus: kinnitades töödeldava detaili kinnitusdetailidega mitmesse punkti keevitusala ümber, piirab see töödeldavat detaili jõuga ja neutraliseerib kokkutõmbumispinget.
- Täpne võrdlusalus: üli-kõrge tasasus annab stabiilse võrdlusaluse, vältides tooriku kumulatiivseid vigu, mis on põhjustatud töölaua enda deformatsioonist.
Rahvusvaheline sertifikaat
1. Peamised ekspordisertifikaadid
CE-sertifikaat: kohustuslik sertifikaat ekspordiks EL-i; vastab masinadirektiivile (MD 2006/42/EÜ).
ISO 9001: kvaliteedijuhtimissüsteemi sertifikaat.
SGS-i testiaruanne: materjali koostise,-kandevõime ja täpsuse testimine kolmanda osapoole poolt.
2. Valikulised sertifikaadid
RoHS (keskkonnanõuete järgimine), CSA (Kanada), UL (USA).
Meie teenused
Meie Teenus
Tervikliku lahenduse loomine tõhusaks käsitsikeevitamiseks
01
Toote tarnepakett
- Tarnige ülitugevast -malmist/terasest kahe-mõõtmelise deformatsioonivastase-keevitusega tööpinki, mis on läbinud üldise kuumtöötluse ja täpse lihvimise.
- Varustatud täieliku modulaarsete kinnitusdetailide komplektiga, sealhulgas asukohatihvtid, kiirklambrid, nurgarauad, piirplokid ja kinnitustarvikud.
- Järgige rangeid kvaliteedikontrolli standardeid ning viige toote täpsuse tagamiseks läbi töölaua tasasuse, avade asukoha tolerantside ja üldise jäikuse tüki{0}}haaval-kontroll.
02
Professionaalne tehniline tugi
Pakkuge juhiseid tooriku kinnitamise ja positsioneerimise kohta, samuti kinnituste paigutuse plaane, et suurendada positsioneerimise täpsust ja kinnitamise tõhusust.
Pakkuge professionaalseid soovitusi erinevate materjalide ja konstruktsiooni toorikute keevitusdeformatsiooni kontrollimiseks.
Pakkuge lõppkasutajatele seadmete paigaldamise, kasutuselevõtu, käitamise koolitust ja igapäevast hoolduskoolitust.
03
Globaalsed müügijärgsed-tugiteenused
- Reageerige kiiresti-müügijärgsetele nõudmistele ja tagage haavatavate osade ja asenduskomponentide pikaajaline stabiilne pakkumine{1}}
- Pakkuge välismaiste tellimuste jaoks professionaalset pakkimist, logistilist transporti ja tollivormistust
- Pakkuge pikaajalisi{0}}tehnilisi konsultatsiooniteenuseid, mis toetavad tooteuuendusi ning sellele järgnevat töösüsteemi laiendamist ja optimeerimist

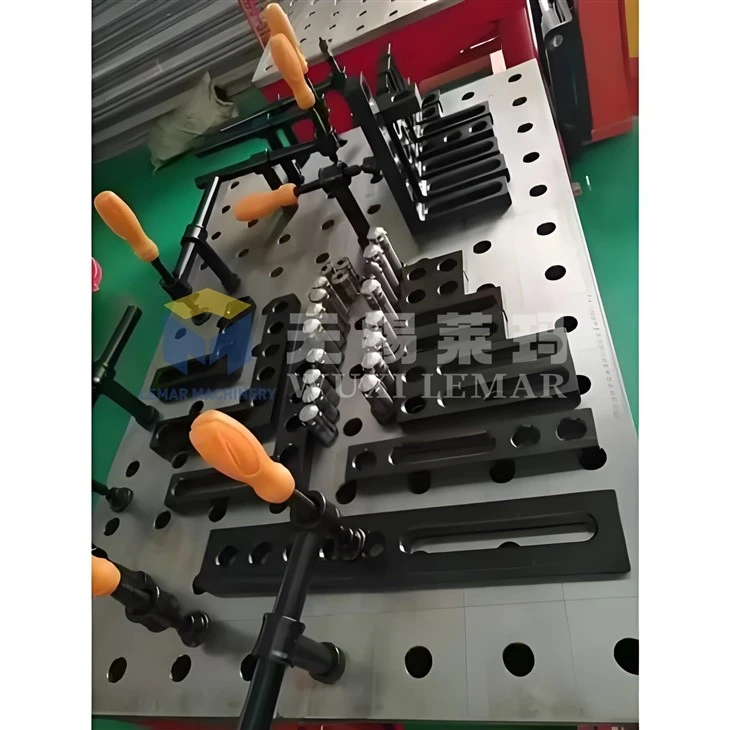

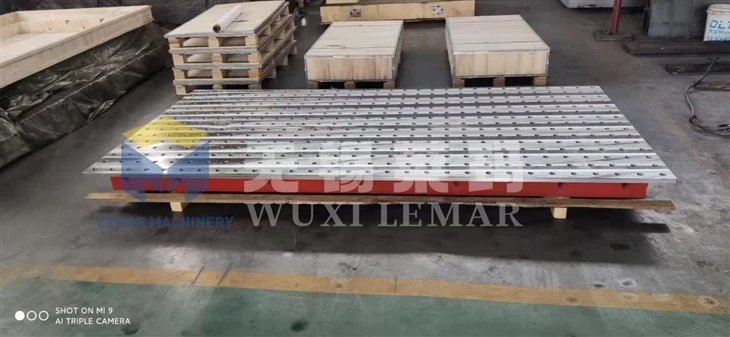

Toote tegelikud pildid
Meie kohta
Ettevõtte profiil
Alates uurimis- ja arendustegevusest kuni tootmise tootmiseni, detailide kontrollist kuni teenindusgarantiini, keskendume stabiilsete ja usaldusväärsete lahenduste pakkumisele ülemaailmsele metallitöötlemis- ja keevitustööstustele.
Meie põhitootena on kahe{0}}dimensiooniline deformatsioonivastane-keevitustöölaud kehastanud meie ülimat püüdlust protsessi poole ja põhjalikku arusaamist deformatsioonikontrollist. Selle suure jäikuse, täpse tasasuse ja modulaarse kinnitussüsteemiga aitame klientidel tõhusalt maha suruda keevitamise termilist deformatsiooni, parandada toorikute mõõtmete täpsust ja tootmise efektiivsust ning muuta iga keevitusprotsess stabiilsemaks, tõhusamaks ja kvaliteetsemaks.
