3D-keevituslaua 5-poolne kinnitus
Kasutusala: keevitamine ja kokkupanek
Protsess: CNC töötlemine
Pinnatöötlus: tavaline/nitreeritud
Tüüp: 3D
Kaubamärk: Lemar
Toodete kirjeldus
|

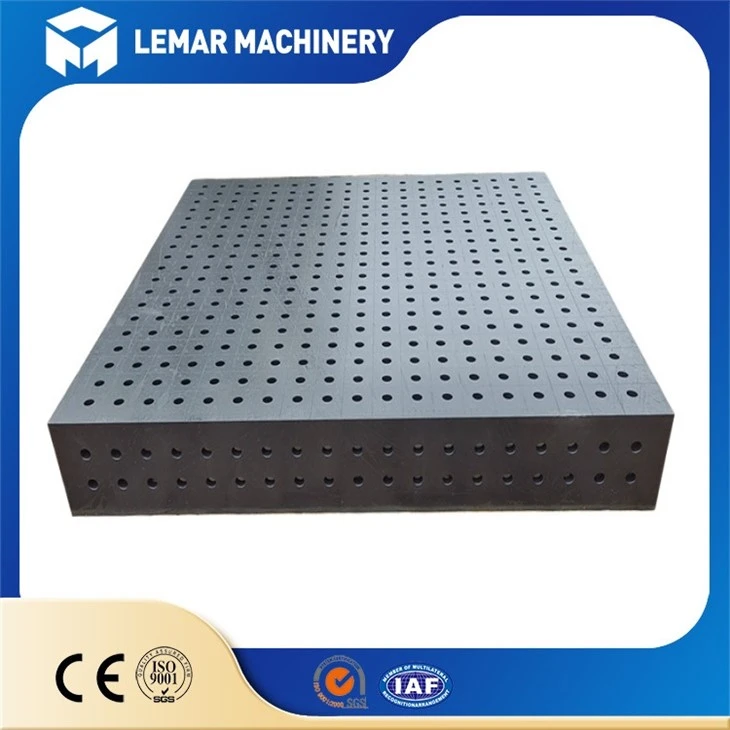

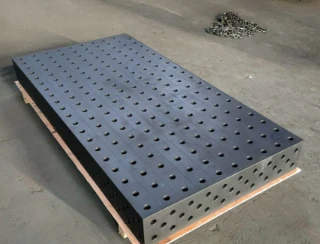

3D-keevituslaua 5-poolne kinnitus |
3D-keevituslaud 5-külgne kinnitus on modulaarne, ülitäpne{5}}ja paindlik metallikeevitus-/montaažitööriistade süsteem. Selle põhikomponentideks on keevituspink, millel on täppispositsioneerimisaugud/võred, mis on ühtlaselt jaotatud kõikidele viiele küljele ja koos standardsete kinnitusmoodulitega. See süsteem ületab traditsiooniliste ühe-/kahepoolsete{7}}tööriistade piirangud, võimaldades töödeldavate detailide kiiret positsioneerimist, kinnitamist ja korduvat kinnitamist 3D-ruumis, muutes selle sobivaks mitme-eri, väikese-partii ja ülitäpse keevitamise/montaaži stsenaariumide jaoks.
Suure ettevõtte ulatus
tehnoloogia laialdane rakendamine
kvaliteetsed{0}}kohandatud teenused
Kõrge kvaliteediga
kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele
täiustatud seadmed
kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele
professionaalne meeskond
kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele
ühe-peatuse lahendus
kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele
Tooteseeria
D16 seeria
Ava läbimõõt (D): Φ16 mm (tolerants φ16.065 - φ16,149 mm)
Ava samm: 50±0,05 mm
Võrgujooned: 50 × 50 mm
Positsioneerimise täpsus: ±0,05 mm
Külje kõrgus: 100mm/150mm
Tasasus: 0,1 mm/m või vähem
Perpendikulaarsus: 0,05mm/200mm
Pinna kõvadus: HRC45 (pärast nitriiditöötlust)
Pinna karedus: Ra3,2μm
D28 seeria
Ava (D): Φ28 mm (tolerants φ28.065 - φ28,149 mm)
Aukude vahe: 100±0,05mm
Võrgujooned: 100 × 100 mm
Positsioneerimise täpsus: ±0,05 mm
Külje kõrgus: 200 mm
Tasasus: 0,1 mm/m või vähem
Perpendikulaarsus: 0,05mm/200mm
Pinna kõvadus: HRC42-52 (pärast nitriiditöötlust)
Pinna karedus: Ra3,2μm
Põhilised eelised
Üli-paindlikkus: see süsteem mahutab erinevat tüüpi ja väikeseid toorikute partiisid, ilma et oleks vaja kohandatud -spetsiaalseid kinnitusvahendeid, mis vähendab tööriistade laoseisu ja kulusid. Ümberlülitusaega on vähendatud tunni tasemelt minuti tasemele.
Kõrge täpsus ja kõrge korratavus: Viie näo süsteem + ruudustiku võrdlus koos täpsete moodulitega tagavad keevitamise / montaaži täpsuse; kinnitusskeemi saab arhiveerida ja taaskasutada ning korduva tootmise korral on tootmise konsistents tugev.
Viie{0}}poolne kinnitus + 3D ruumi kohandamine: ületades traditsioonilise ühe-/kahepoolse-poolse piirangu, saab see üheaegselt kinnitada nii pealispinnalt kui ka neljalt küljelt, sobides 3D-keevitamiseks / ebakorrapäraste osade, kolmemõõtmeliste komponentide (nagu raamid, karbid, torud) jne kokkupanemiseks.
Kõrge jäikus ja vastupidavus: ülitugev-materjal + täpne töötlemine, vastupidav keevitamise termilisele deformatsioonile ja löökidele, pinda saab töödelda galvaniseerimise / pihustuskattega / roostetõrjega, millel on pikk kasutusiga.
Laiendatav ja korduvkasutatav: Mitut seadet saab ühendada, et moodustada suur platvorm, mooduleid saab projektides uuesti kasutada, mis sobib kõikide stsenaariumide jaoks väikestest osadest suurte komponentideni.
Põhitöötlustehnoloogia
3D-keevituslaua 5-poolse kinnitusseadme põhikorpus ja kinnitusmoodul on läbinud täpse mehaanilise töötlemise ja pingeid kõrvaldava töötluse, mis on täpsuse tagamise tuum ja on ka protsessi võtmedetailid, millele välismaised kliendid tähelepanu pööravad:
Üldine töölaua protsess: lõikamine → töötlemata töötlemine → lõõmutamine / loomulik vananemistöötlus (keevitamise / lõikamise sisepinge kõrvaldamine, et vältida hilisemat deformatsiooni) → viie-poolne peenfreesimine (tasasuse ja perpendikulaarsuse tagamine) → augusüsteemide täpne puurimine/hõõrumine (avade positsioonide tolerants) → Väiksem või võrdne pinnatöötlus (kaastsinkimine) ± 0 (kaastsinkimine) ±0. karastamine) → täppiskontroll (lasernivelleerimine).
Kinnitusmooduli protsess: kõrge-kvaliteetne süsinikterase / legeerterase sepistamine (jäikuse tagamine) → täpne treimine / freesimine → pinna mustamine / tsinkimine (-roostevastane) → kõvaduse kontroll (kinnituskomponentide kõvadus on suurem või võrdne HRC45-ga).
Peamised protsessi esiletõstmised: viie-poolse perpendikulaarsuse tolerants Vähem kui 0,05 mm/m või sellega võrdne, positsioneerimisaugud ilma jämeta, siseseinad siledad, tagades positsioneerimistihvtide sujuva sisestamise ja eemaldamise ilma vahedeta.
Keskkonnaga kohanemine
Tavapärane tööstuskeskkond: pulbervärvi/tsinkimise pinnatöötlus, sobib tavaliseks mehaaniliseks töötlemiseks ja lehtmetalli keevitustöökodadeks, tolmu{0}}kindel, õli-plekikindel, jõudlust saab säilitada igapäevase puhastamisega;
Kõrge õhuniiskus / söövitav keskkond: valikuline roostevabast terasest töölaud + tsingitud{1}}kinnitusega kinnitusmoodul, mis sobib rannikualadele, keemiatöökodadele ja toidumasinate keevitustöökodadele, vastupidav merevee korrosioonile, keemilise reaktiivi korrosioonile, eluea pikenemisega üle 50%;
Kõrge temperatuur / tolmune keskkond: valikuline karastatud karastatud tööpind (kõvadus suurem kui HRC55 või sellega võrdne), sobib metallurgiasse, ehitusmasinatesse jne. kõrgel -temperatuuril keevitustöökodades, vastupidav kõrgel-temperatuurilisele keevitusräbu põlemisele, tolmu hõõrdumisele, säilitades aukude süsteemi täpsuse;
Kõrge täpsusega puhas keskkond: valikuline tolmuvaba -pakend + antistaatiline pinnatöötlus, sobib kosmoselennunduses, elektroonikatäppisseadmete keevitustöökodades, vähendab tolmu mõju keevitamise täpsusele, hoiab ära staatilise elektri täppisosade kahjustamise.
tööohutus
3D-keevitustabeli 5-poolne kinnitus võtab selle projekteerimisel ja kasutamisel arvesse tööstusliku keevitamise stsenaariumide ohutusnõudeid. Alates konstruktsiooni ülesehitusest kuni tarvikute konfiguratsioonini väldib see täielikult kasutusriske ja vastab rahvusvahelistele tööstusohutusstandarditele:
Konstruktsiooniohutus: Töölaua põhikorpus on valmistatud integreeritud keevitamise / ühes tükis valamise protsessis, ilma vuugivahedeta ning puudub pragunemise või deformeerumise oht koormuse -kandmise ajal; Jalad ja alus on ühendatud paksendatud äärikute + ülitugevate -poltide abil, mis takistavad ümberminekut, ning stabiilsus staatilise koormuse korral on 99,9% või suurem;
Tööohutuse tarvikud: standardvarustuses -libisemisvastaste kummist jalapatjadega (töölaua libisemise vältimiseks), ümarate servadega tööpinnal (et vältida teravaid servi kasutajat kriimustamast) ja kinnitusmehhanismi lõdvenemisvastaste-seadmetega (et vältida kinnitusdetaili lahtitulekut keevitusvibratsiooni ajal ja vältida tooriku eraldumist);
Keevitamise ohutustarvikud: Töölaud on valmistatud mitte-juhtivast / nõrgalt juhtivast materjalist (malm / süsinikteras pärast isolatsioonitöötlust), vältides keevitusvoolu lühiseid ning kaitstes keevitusmasinat ja kasutajat; Tööpind on reserveeritud räbu puhastamise piludele, et vähendada räbu kogunemisest põhjustatud tuleohtu;
Ohutu kasutamise juhised: Kaasas on vastav ingliskeelne ohutusjuhend, milles on selgelt kirjas kinnitamise / keevitamise / lahtivõtmise ohutuspunktid, näiteks "Ärge kinnitage, kui töödeldav detail on ülekaaluline" ja "Kontrollige tugevust pärast kinnitamist", mille saab kleepida töölaua kõrvale ja kohandada tehase ohutusjuhtimisega.
