moodulkeevituse valmistamise tabel
Kasutusala: keevitamine ja kokkupanek
Protsess: CNC töötlemine
Pind: nitreeritud/tavaline
Tüüp: 3D
Kaubamärk: Lemar
Toote tutvustus

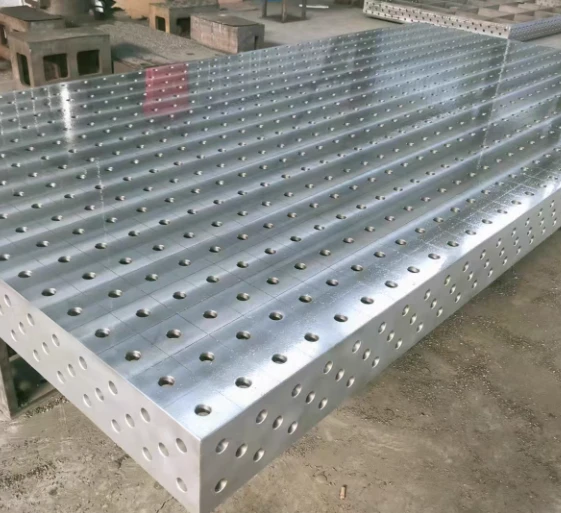

Moodulkeevitustöölaud on moodultöölaud, mille lauaplaadil on korrapäraselt asetsevad augud, mida saab kasutada erinevate kinnituste ja tugede paigaldamiseks. Erinevaid mooduleid kombineerides saab konstrueerida konkreetsete keevitusülesannete jaoks sobiva töökeskkonna. Selle platvormi peamine eelis seisneb selle paindlikkuses ja ümberkonfigureeritavuses. Kasutajad saavad kohandada platvormi paigutust vastavalt vajadusele, et kohaneda erineva kuju ja suurusega toorikutega.
| Tehnilised andmed | Materjal | Täpsus | Inventuur |
| 1000*800*200 | HT300/Q355 | 0.1 | 20 |
| 1000*1000*200 | HT300/Q355 | 0.1 | 20 |
| 1200*800*200 | HT300/Q355 | 0.1 | 20 |
| 1200*1000*200 | HT300/Q355 | 0.1 | 20 |
| 1200*1200*200 | HT300/Q355 | 0.1 | 20 |
| 1500*1000*200 | HT300/Q355 | 0.1 | 20 |
| 2000*1000*200 | HT300/Q355 | 0.1 | 20 |
| 2000*1500*200 | HT300/Q355 | 0.1 | 20 |
| 2000*2000*200 | HT300/Q355 | 0.1 | 20 |
| 2400*1200*200 | HT300/Q355 | 0.1 | 20 |
| 3000*1500*200 | HT300/Q355 | 0.1 | 20 |
| 3000*2000*200 | HT300/Q355 | 0.1 | 20 |
| 4000*2000*200 | HT300/Q355 | 0.1 | 20 |
Toote spetsifikatsioon
Spetsifikatsiooniseeria
Töölaua sambad on kolmel kujul: kõrgused (jagatud kolme tüüpi) kandevõimega-2t, fikseeritud (raami tüüp) kandevõimega-5 t, teisaldatavad (tõstetüüp, kandevõimega -3 t) ja (pöördrattad, piduri- ja{{{{1}piduri- ja{{{{1}koormajõuga 1} kandevõimega 5 t).
φ28 seeria keevituslaud: Aukude tolerants on klass d10 ja platvormiga sobiv lukustustihvt on klass h7. Kahe kõrvuti asetseva augu keskpunktide vaheline kaugus on 100±0,05 mm
φ16 seeria keevituslaud: Aukude tolerants on klass d10 ja platvormiga sobiv lukustustihvt on klass h7. Kahe kõrvuti asetseva augu vaheline kaugus on 50±0,05 mm.
Toote eelised
Võrreldes traditsiooniliste spetsiaalsete keevitusseadmetega on Highprecision 3D keevituslaua eelised väga silmapaistvad:
1. Äärmiselt suur paindlikkus: Ühte süsteemi saab kasutada lugematu arvu erinevate toorikute keevitamiseks ning see sobib eriti hästi mitme sordi ja väikeste partiide tootmisrežiimidele.
2.Lühendage ettevalmistustsüklit: Tööriistade kokkupanekuaega mõõdetakse tavaliselt tundides, samas kui traditsiooniliste kinnitusdetailide projekteerimine ja valmistamine võtab aega nädalaid või isegi kuid.
3. Vähendage kulusid oluliselt: See väldib iga toote jaoks spetsiaalsete kinnitusdetailide projekteerimise ja valmistamise tohutuid kulutusi ning sellel on kõrge investeeringutasuvus.
4. Kõrge korratavuse täpsus: Võrguavade süsteemi töötlemise täpsus tagab iga koostu positsioneerimise täpsuse, tagades seeläbi toote keevituskvaliteedi järjepidevuse ja stabiilsuse.
5. Lihtne muuta ja optimeerida: Kui proovitootmise või tootmisprotsessi käigus avastatakse tööriistadega probleeme, saab kohe kiire reageerimiskiirusega muudatusi teha.
6. Vastupidav ja lihtne hooldada: enamik komponente on kuum{0}}töödeldud, mis muudab need kulumis-kindlaks ja vastupidavaks. Isegi kui mõned osad on kahjustatud, tuleb välja vahetada ainult üksikud komponendid ja hoolduskulud on madalad.
7. Saavutada standardiseeritud juhtimine: Kõik komponendid on standardiseeritud ja serialiseeritud, mis hõlbustab tehastes tööriistade haldamist.
Võtke meiega ühendust
Kui olete huvitatud 3D-moodulkeevituse valmistamislauast, saate meiega ühendust võtta järgmistel viisidel.
Meie aadress: 505-1 NO.8 JIEFANG WEST ROAD, LIANGXI RAjoon, WUXI, HIINA
Telefoninumber:+86 159 952 699 47
office03@lemarmetal.com
Kuum tags: Modulaarse keevitamise valmistamise tabel, Hiina moodulkeevituslaudade tootjad, tarnijad, tehas
