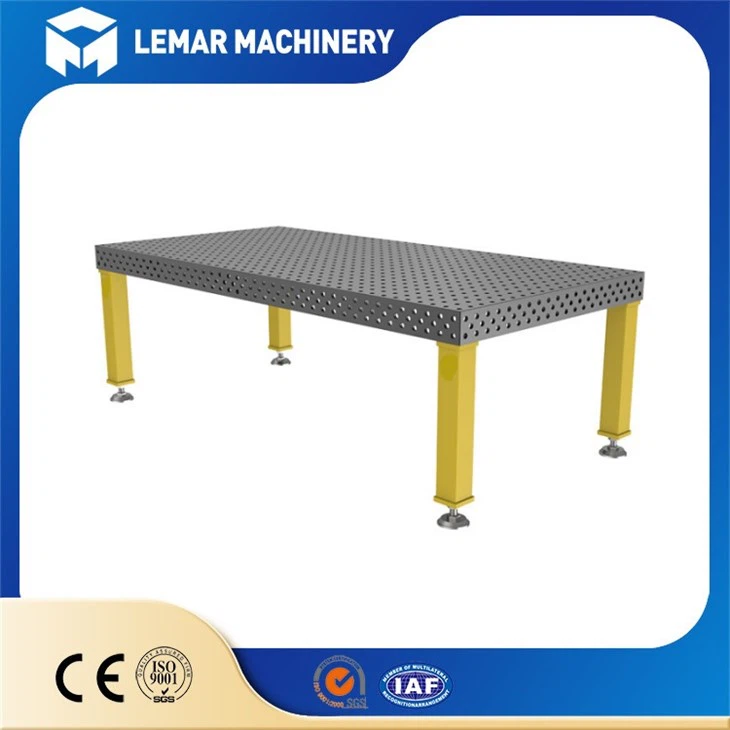

Autode raami keevituslaud
Kasutusala: keevitamine ja kokkupanek
Protsess: CNC töötlemine
Pinnatöötlus: tavaline/nitreeritud
Tüüp: 3D
Kaubamärk: Lemar
toote tutvustus
Autode raami keevituslaud
2D keevitamise tabel
Aukude süsteem: D16 / D28
Ava suurus: Φ16mm / Φ28mm
Aukude samm: 50×50mm / 100×100mm
Tööpind: 1 täpselt töödeldud pind
Laua paksus: 12–20mm
Materjal: Q355 teras / HT300 malm
Pinnatöötlus: Nitreerimine / karastamine
Tasasus: 0,15 mm/m või vähem
Positsioneerimise täpsus: ±0,05mm
Kandevõime: 1–3 tonni
Kasutusala: 2D tasapinnaline keevitamine, lehtmetallist osad, lihtsad kinnitusdetailid
3D keevitamise tabel
Aukude süsteem: D28 (raami põhivool)
Ava suurus: Φ28mm
Aukude samm: 100 × 100 mm
Tööpind: 5 täppistöödeldud pinda
Laua paksus: 16-25mm
Materjal: Q355 raske teras / HT300 malm
Pinnatöötlus: Nitreerimine, kõvadus 50HRC või suurem
Tasasus: 0,10–0,15 mm/m või vähem
Positsioneerimise täpsus: ±0,05mm
Kandevõime: 3–8 tonni
Kasutusala: autoraam, turvapuur, šassii, 3D konstruktsiooni keevitamine, rasked kinnitused
Pakume teist tüüpi keevituslaudu,{0}}nagu kaheksanurksed keevituslauad,{1}}reguleeritava kõrgusega keevituslauad ja palju muud. Kui vajate teist tüüpi keevituslauda, võtke meiega ühendust ja andke meile teada oma konkreetsed nõuded.
Pakume ka teist tüüpi keevitusmasinaid. Kui vajate neid, võtke minuga ühendust.
Struktuur ja spetsifikatsioonid
1. Tööpinna põhimaterjal:
- HT300 malm (stressi leevendamiseks karastatud) või Q355 ülitugev{2}}teras
- Pind: nitriidi-/karastustöötlus, jootmisvastane-jääk, kulumiskindel-, kergesti puhastatav
- Paksus: 12–25 mm (16–20 mm raske{4}}raami jaoks)
- Positsioneerimistäpsus: ±0,05 mm, stabiilne korduv positsioneerimine
2. Tugistruktuur
- Reguleeritavad tugijalad (kõrgus 500-1200mm), saab kalibreerida horisontaalselt
- Rasked-kandilised terasest/kanaliterasest toed, kandevõimega 1–5 tonni + struktuur ja tehnilised andmed
|
EI. |
Toote tüüp |
Suurus (mm) |
Pinna karedus |
|
1 |
3D teras/malm keevituslaud |
1000x1000 |
±0,05 mm |
|
2 |
1000x1200 |
±0,05 mm | |
|
3 |
1000x1500 |
±0,05 mm | |
|
4 |
1000x2000 |
±0,05 mm | |
|
5 |
1500x1500 |
±0,05 mm | |
|
6 |
2400x1200 |
±0,05 mm | |
|
7 |
3000x1500 |
±0,05 mm | |
|
8 |
4000x2000 |
±0,05 mm | |
|
9 |
2D teras/malm keevituslaud |
1000×1000 |
±0,05 mm |
|
10 |
1200×1200 |
±0,05 mm | |
|
11 |
1500×1500 |
±0,05 mm | |
|
12 |
2000×1000 |
±0,05 mm |
Ostunõuanded: ülaltoodud suurused on meie standardsuurused. Lisaks pakume kohandamisteenuseid. Kui vajate teisi suurusi, võtke minuga ühendust.
Toote video
Tööpõhimõte ja eelised
1.Põhimõte
Kasutades koordinaatsüsteemina täpset aukude võrku, joondage toorik kiiresti positsioneerimistihvtide/plokkidega.
Mitmesuunaline kinnitus kinnituseks, keevitusdeformatsiooni kontrollimiseks (vähemaks kui 1 mm või sellega võrdne)
Kolme-dimensiooniline kombineeritud kinnitus, mis võimaldab täis-asendis keevitamist
2. Põhilised tugevused
Kõrge täpsus: stabiilsed mõõtmed, väike deformatsioon, raami tugev konsistents
Suur paindlikkus: kiire vahetus 15-30 minutiga, sobib mitmele sõidukimudelile / kohandatav raam
Kõrge efektiivsus: kiire kinnitus, vähe ümbertöötlusi (vähem kui 1%), ühildub robotitega
Tugev vastupidavus: vastupidav kõrgele temperatuurile ja vibratsioonile, pikk kasutusiga, lihtne hooldus
Tüüp ja rakenduse stsenaariumid
Standardne kolme-mõõtmeline keevitusplatvorm (üldine): sobib väikeste sõidukite raamide, modifikatsioonide ja väikeste partiide tootmiseks
Raske{0}}veokite raami platvorm (paksendatud/pikendatud): veoautod, haagised, masinaehitustalad
Pöörlev keevitusplatvorm (±180 kraadi / 270 kraadi): täieliku kattega keevitamine suurte sõidukite raamide jaoks
Hüdrauliline / pneumaatiline kinnitusplatvorm: tootmisliinid, automatiseeritud tööjaamad
Mobiil-/moodulplatvormid: mitu{0}}jaama, paindlik paigutus töökojas
Pakendamine ja transport
Toote kvaliteedi sertifikaat
Ostunõuanded
Autode raami keevituslaud
Valige tööpinna spetsifikatsioon ja{0}}kandevõime raami maksimaalse suuruse/kaalu alusel.
Eelistage D28 avade süsteemi (sobib raskete{1}}raamide jaoks, mis on väga mitmekülgsed.
Tagage piisav positsioneerimine + kinnitus + tugimoodulid.
Saadaval on valikulised uuendused, nagu ümberpööramis-, hüdraulika- ja robotiliidesed.
