Integreeritud 3D-keevituslauasüsteem
Kasutusala: keevitamine ja kokkupanek
Protsess: CNC töötlemine
Pinnatöötlus: tavaline/nitreeritud
Tüüp: 3D
Kaubamärk: Lemar
Toodete kirjeldus
|

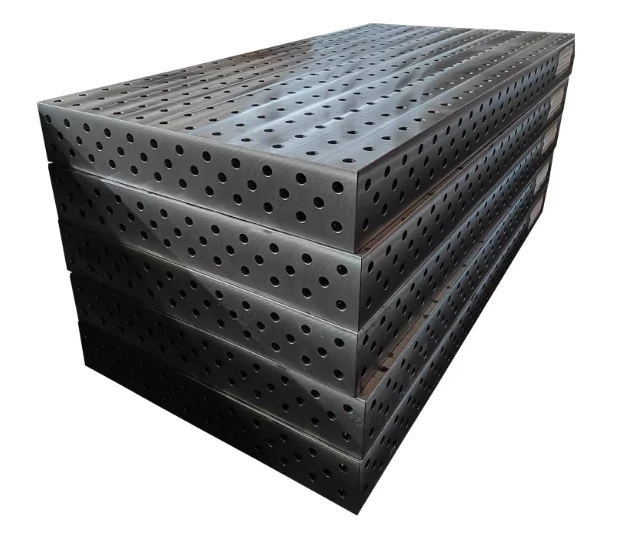

Integreeritud 3D-keevituslauasüsteem |
Integreeritud 3D-keevituslauasüsteem on ülitäpne, modulaarne ja ümberkonfigureeritav keevitusseade ja automaatika integratsioonilahendus, mis on loodud kaasaegseks intelligentseks tootmiseks. Selle põhiprintsiibiks on kolmemõõtmelise positsioneerimisplatvormi, paindlike kinnitusdetailide, automatiseeritud juhtimise, nägemise/anduri ja andmeühenduvuse integreerimine, et saavutada keerukate toorikute kiire kinnitamine, täpne positsioneerimine ja tõhus keevitamine.
Suure ettevõtte ulatus
tehnoloogia laialdane rakendamine
kvaliteetsed{0}}kohandatud teenused
Kõrge kvaliteediga
kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele
täiustatud seadmed
kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele
professionaalne meeskond
kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele
ühe-peatuse lahendus
kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele
Tooteseeria
D16 seeria
Ava läbimõõt (D): Φ16 mm (tolerants φ16.065 - φ16,149 mm)
Ava samm: 50±0,05 mm
Võrgujooned: 50 × 50 mm
Positsioneerimise täpsus: ±0,05 mm
Külje kõrgus: 100mm/150mm
Tasasus: 0,1 mm/m või vähem
Perpendikulaarsus: 0,05mm/200mm
Pinna kõvadus: HRC45 (pärast nitriiditöötlust)
Pinna karedus: Ra3,2μm
D28 seeria
Ava (D): Φ28 mm (tolerants φ28.065 - φ28,149 mm)
Aukude vahe: 100±0,05mm
Võrgujooned: 100 × 100 mm
Positsioneerimise täpsus: ±0,05 mm
Külje kõrgus: 200 mm
Tasasus: 0,1 mm/m või vähem
Perpendikulaarsus: 0,05mm/200mm
Pinna kõvadus: HRC42-52 (pärast nitriiditöötlust)
Pinna karedus: Ra3,2μm
Peamised tehnoloogilised eelised
Üli-paindlikkus: see süsteem mahutab sadu erinevaid toorikuid, asendades suure hulga spetsiaalseid kinnitusvahendeid, vähendades oluliselt tööriistakulusid ja laoseisu.
Üli{0}}kõrge täpsus: Positsioneerimis-/kinnitustäpsus jõuab mikromeetrini, keevisõmbluse konsistents on 100% lähedal ja läbilaskvus on suurem või võrdne 99%.
Tõhususe kahekordistamine: Toote lülitusaeg lüheneb mitmelt tunnilt mõne minutini ja keevitamise efektiivsus suureneb 50% - 80%.
Arukas integreerimine: toetab automaatset keevitamist robotite poolt, visuaalset korrigeerimist, andmete omavahelist ühendamist ja kaugseiret ning ühildub intelligentse tootmisega.
Vastupidav ja töökindel: nitrid-/kustutuspind, eluiga on 3-5 korda tavaliste platvormide omast ja see ei deformeeru isegi pikaajalisel kasutamisel.
tulude{0}}analüüs
Otsene kulude kokkuhoid
Integreeritud 3D-keevituslaua süsteem asendab traditsioonilisi spetsiaalseid kinnitusvahendeid, vähendades kinnituste projekteerimise, tootmis- ja ladustamiskulusid (üks süsteem võib asendada 50–100 spetsiaalset kinnitusseadet, säästes 60–80% tööriistakuludest).
Lühendab toodete vahetamise aega ja vähendab tootmise ootekulusid (väikeste partiitellimuste ümberlülitusaeg väheneb 4 tunnilt 15 minutile ja tootmisvõimsuse rakendusaste tõuseb 30%).
Kaudse kasu suurendamine
Parandab keevitamise täpsust ja vähendab tooriku ümbertöötlemise kiirust (ümbertöötamise määr langeb 5%-lt alla 0,5%, säästab materjalijäätmeid ja tööjõu ümbertöötlemiskulusid).
Kohandub mitme{0}}tootmisega, reageerib kiiresti klientide kohandatud nõudmistele, suurendab ettevõtte tellimuste-vastuvõtuvõimet ja turu konkurentsivõimet.
Investeeringutasuvustsükkel: tavapäraste tootmisklientide puhul on investeeringutasuvus ligikaudu 12–18 kuud; automatiseeritud tootmisliini klientidel saab tagastustsüklit lühendada 8–12 kuuni.
tööstuse arengusuund
Digitaalne uuendus: Tulevane 3D-keevitusjaama süsteem integreerib digitaalse kaksiktehnoloogia. Virtuaalse simulatsiooni abil optimeerib see kinnitusde paigutust ja keevitusrada, saavutades "virtuaalse silumise, ühe-käivituse".
Kergekaal ja keskkonnakaitse: Kergekaaluline platvorm on valmistatud ülitugevast -alumiiniumisulamist ja süsinikkiust komposiitmaterjalidest, mis vähendab seadme kaalu ja minimeerib keevitusenergia tarbimist; Samuti on olemas tolmueemaldussüsteem, mis vastab keskkonnaheite standarditele.
Mehitamata tootmine: Seotud AGV (Automatic Guided Vehicle) ja intelligentsete laosüsteemidega võimaldab see toorikute automaatset peale- ja mahalaadimist, automaatset kinnituste vahetust ja mehitamata tööd keevitusprotsessi ajal, luues "pimeda tehase".
funktsioonide kohandamine
Lisage T-kujulised pilud: Töötle töölaual olevaid T--kujulisi pilusid, mis ühilduvad traditsiooniliste T--kujuliste kinnitusdetailidega ja vastavad olemasolevate klientide seadmete ühilduvusnõuetele.
Integreerige hüdraulika/õhk{0}}hüdraulilised kinnitused: Suuremahuliste-standardsete toorikute jaoks seadistage montaaži tõhususe suurendamiseks automaatne kinnitussüsteem.
Paigaldage säilituskihi lauad/tööriistariiulid: hõlbustage tööriistade ladustamist töökojas ja säästke ruumi.
Meie kohta
Täpsus on keevitamise päästerõngas; paindlikkus on tootmise uus mootor. Integreeritud 3D-keevituslauasüsteem WUXI LEMAR integreerib tugeva-nitriidi platvormi, täieliku valiku paindlikke kinnitusvahendeid ja intelligentset juhtimissüsteemi. See suudab juhtida positsioneerimisviga mikromeetri tasemele, suruda ümberlülitusaega minuti tasemele ja ühendada sujuvalt robotite, visuaalse kontrolli ja MES-süsteemidega, luues tervikliku intelligentse lahenduse kogu protsessi jaoks alates kinnitamisest kuni keevitamiseni. Olenemata sellest, milliste keeruliste toorikute ja tootmisnõuetega te silmitsi seisate, suudab see süsteem saavutada stabiilse, tõhusa ja täpse jõudluse, aidates teil ületada tootmise kitsaskohti ja ära kasutada turuvõimalusi.
