Müüa täppis-3D keevituslaud

Materjal: teras/malm
Kasutusala: keevitamine ja kokkupanek
Protsess: CNC töötlemine
Pinnatöötlus: tavaline/nitreeritud
Tüüp: 3D
Kaubamärk: Lemar

Küsi pakkumist

Toodete kirjeldus

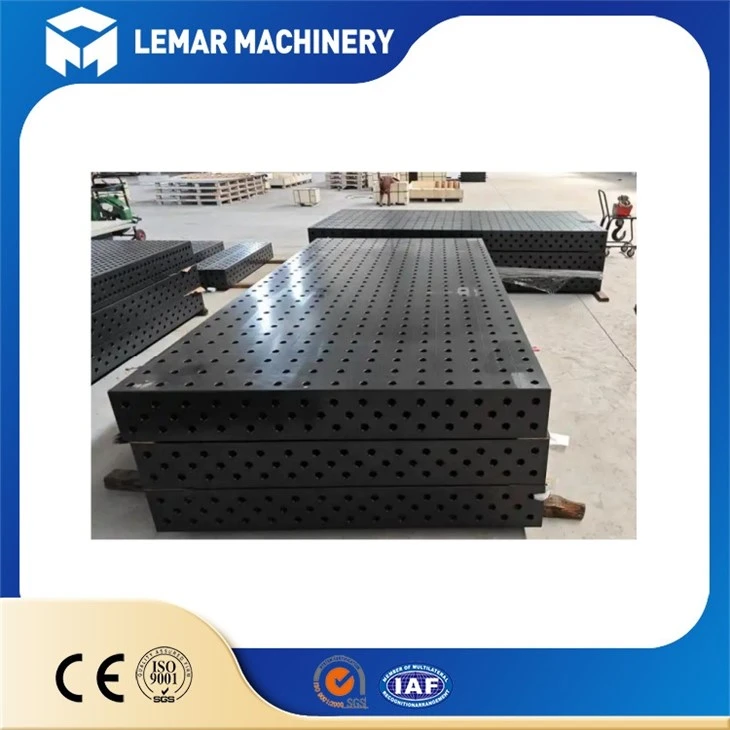

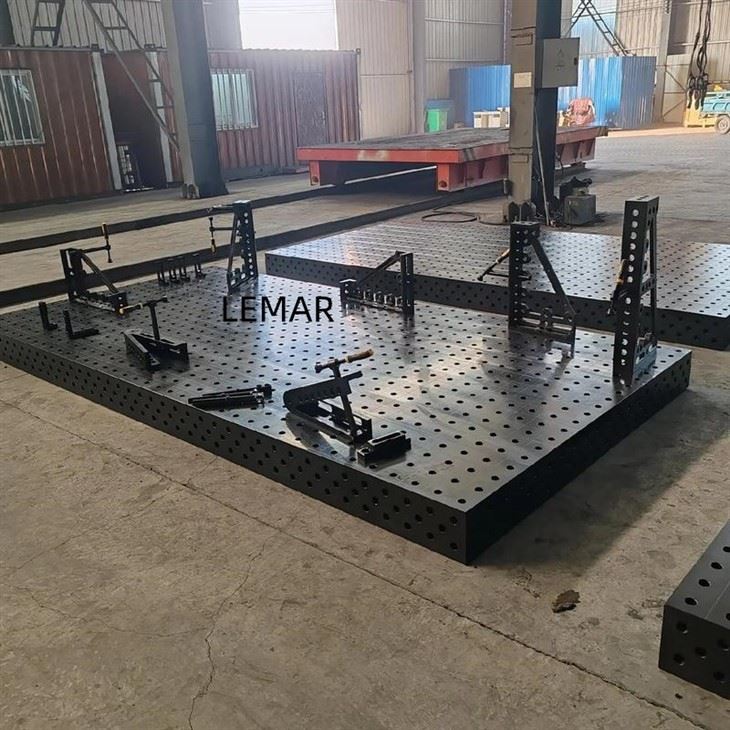

Müüa täppis-3D keevituslaud

Precision 3D Welding Table for Sale on modulaarne kinnitusplatvorm metallide keevitusprotsesside jaoks. Suure-täpse positsioneerimise, modulaarse konstruktsiooni ja mitmesuunalise kinnitusvõimalusega- sobib see ülitäpseks-keevitusrakendusteks sellistes tööstusharudes nagu autotööstus, kosmosetööstus ja rasketehnika. See toetab kinnitusdetaili kiiret seadistamist, tagades samal ajal keevitamise täpsuse ja järjepidevuse.

Suure ettevõtte ulatus

tehnoloogia laialdane rakendamine

kvaliteetsed{0}}kohandatud teenused

Kõrge kvaliteediga

kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele

täiustatud seadmed

kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele

professionaalne meeskond

kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele

ühe-peatuse lahendus

kiire kohaletoimetamine meie ülemaailmsetele edasimüüjatele

Tehnilised andmed

Müügil olevad täppis-3D-keevituslauad on saadaval kahes põhiseerias: D16 ja D28. D28-seeria kasutab Φ28 mm võreavade süsteemi, millel on tugev struktuur ja erakordne koormus{5}}kandevõime. See on spetsiaalselt loodud suurte ja raskete detailide keevitamiseks ja kokkupanemiseks, muutes selle klassikaliseks valikuks rasketööstuse jaoks. D16 seeria seevastu kasutab täpsemat Φ16 mm võreavade süsteemi, millel on väiksem aukude vahe ning kompaktsemad ja kergemad moodulid. See võimaldab väga peent ja keerulist positsioneerimist ja kinnitamist, muutes selle eriti sobivaks väikeste ja{11}}keskmise suurusega toorikute jaoks, mis nõuavad suurt täpsust, näiteks lennunduses ja täppisinstrumentide tööstuses. Mõlemad seeriad põhinevad modulaarsel konstruktsioonil, kasutades standardiseeritud-täpseid avasüsteeme ja erinevaid kinnitusvahendeid, et saavutada toorikute kiire, pingevaba ja korratav täpne kinnitamine mis tahes suunast, muutes põhjalikult traditsioonilise keevitus- ja tootmistööriistade paradigmat.

Tehnilised parameetrid (ühised spetsifikatsioonid, kohandatav)

1. Mõõtmed ja spetsifikatsioonid
Standardsuurused: 1000mm × 1500mm, 1500mm × 2000mm, 2000mm × 3000mm jne;
Kohandatud suurused: pikkust, laiust ja kõrgust saab kohandada vastavalt kliendi tooriku suurusele, et kohaneda spetsiaalsete tootmisliinide paigutustega.
2. Ava üksikasjad
Ava läbimõõt: peamiselt D16 (16mm) ja D28 (28mm);
Aukude vahe: 50 mm × 50 mm võrk (peavool), mõned on 100 mm × 100 mm;
Ava sügavus: läbi{0}}ava või pimeda, mis vastab erinevatele kinnitusdetailide paigaldamise nõuetele.
3. Täpsusnäitajad
Tasasus: 0,05 mm/m² või vähem;
Ava asendi tolerants: ±0,02mm;
Perpendikulaarsus: 0,03 mm/m või sellega võrdne, tagades täpse kolmemõõtmelise positsioneerimise.
4. Pinnatöötlus
Nitriiditöötlus: parandab kõvadust (HV800+) ja kulumiskindlust ning tagab korrosioonikindluse;
Karastustöötlus: Pinna kõvadus HRC50-60, vastupidav termilisele deformatsioonile.

Põhimõisted ja positsioneerimine

1. Põhiolemus: tööstuslik -klassi keevitusseadmete platvorm, mis kasutab täpset ruudustiku avade süsteemi laual ja külgedel (nagu D16/D28 avade süsteem, tavaliselt 50 mm × 50 mm või 100 mm × 100 mm võredega), et saavutada toorikute kiire positsioneerimine ja kinnitamine, traditsioonilise X{8}tordinatsiooniga/vaheliimiga. spetsiaalsed seadmed ja kohanemine mitme sordi ja väikeste partiide paindlikuks tootmiseks.
2. Põhiväärtus: Parandab keevitamise täpsust (vähendab mõõtmete kõrvalekaldeid), lühendab kinnitusde vahetamise aega (parandab tootmise efektiivsust), vähendab spetsiaalsete kinnitusdetailide kulusid (mooduli korduvkasutus) ja tagab keevitamise järjepidevuse (sobib masstootmiseks).

Peamised omadused ja eelised

1. Äärmiselt kõrge korratavus ja järjepidevus: Pärast esialgset positsioneerimist ja joondamist saab tööriistade skeemi registreerida standardsete koordinaatide abil. Tulevikus sarnaste osade tootmisel saab tööriistad kiiresti taastada, saavutades "null" seadistamise aja ja tagades täieliku mõõtmete ühtsuse partii tootmisel.

2. Pingevaba-kinnitus: paindlik ja täpne kinnitamine mitmest suunast väldib või minimeerib kinnitusjõudude põhjustatud tooriku deformatsiooni, mis on eriti oluline õhukeseseinaliste osade ja täppiskomponentide puhul.

3. Erakordne paindlikkus ja tõhusus: üks süsteem võib asendada suure hulga spetsiaalseid seadmeid, mis on kohandatud üksikute toodete jaoks. Tänu moodulkomponentide kiirele kokkupanemisele saab see kohaneda erineva kuju ja suurusega toorikutega, vähendades märkimisväärselt tööriistade ettevalmistamise aega (80% -90%), muutes selle ideaalseks paindlike tootmismudelite jaoks, millel on mitu tootesorti ja väike partii suurus.

4. Multifunktsionaalne integreerimine: lisaks keevitamisele kasutatakse seda laialdaselt kontrollimisel ja mõõtmisel, monteerimisel, metalli lõikamisel (alusplatvormina) ja robotirakendustes. See on põhiinfrastruktuur kaasaegsete paindlike tootmissüsteemide ehitamiseks.

5. Parem tootekvaliteet: Tänu täpsele positsioneerimisele ja kinnitustele kontrollib see tõhusalt keevitamise deformatsiooni ja tagab keevisõmbluse ligipääsetavuse, parandades seeläbi oluliselt toote mõõtmete täpsust ja kvaliteeti.

kvaliteedi tagamine

Mõistame, et tööstussektoris, kus ülim täpsus ja usaldusväärsus on ülimalt tähtsad, räägib autoriteetne sertifikaat rohkem kui tuhat sõna. Iga sertifikaat, mille oleme välja teeninud – olgu selleks ISO rahvusvahelise kvaliteedisüsteemi sertifikaat, CE ohutusdirektiivid või ranged riiklikud{1}}tasemel täppistestimise aruanded – ei ole pelgalt dekoratiivne, vaid meie toodete iga aspekti põhjalik uurimine ja pidulik kinnitus alates disainist ja materjalide valikust kuni täppistootmiseni.

Üheskoos räägivad nad põhiloo: meie Precision 3D Welding Table (D16/D28 seeria) on sündinud korduvalt valideeritud ja täiesti töökindlast süsteemist. Kõrge täpsusega-lauaplaadi tasasuse kõik aspektid, iga ruudustiku ava mikroskoopilised tolerantsid ning iga moodulkinnituse vastupidavus ja vahetatavus vastavad rangetele standarditele, tagades, et saate mitte ainult platvormi, vaid ka stabiilse ja usaldusväärse täppistootmise etaloni.

Meie valimine tähendab kontrollitava tipptaseme valimist. Laske meie autoriteetsetel sertifikaatidel näidata, kuidas muudame terase standarditeks ja kuidas me oma lubadusi teie tootmisliinil kompromissituks täpsuseks ja efektiivsuseks sepistame.

Ekspordi transport

1. Professionaalne dokumentatsiooni ja tollivormistuse tugi:
Pakume täielikku ja täpset ekspordidokumentide paketti, sealhulgas:
Kommertsarve
Pakkimisnimekiri
Konossement
Päritolusertifikaat
Tootedokumentide koopiad, nagu CE-sertifikaat ja kvaliteedisertifikaadid, mis vastavad sihtkoha nõuetele
Kindlustatud transpordikindlustuspoliis (vastavalt teie vajadustele)

Meie kogenud logistikumeeskond on kursis suuremate turgude tollivormistusnõuetega ning suudab pakkuda Sulle vajalikku dokumentatsioonituge, et tagada sujuv protsess.

2. Meie kohustus:
Reaalajas-jälgimine: anname jälgimisnumbri, et saaksite jälgida oma kauba olekut kogu protsessi vältel.
Ohutus ennekõike: teeme koostööd ainult mainekate rahvusvaheliste ekspedeerijatega, kellel on raskete ja täppisseadmete käsitsemise kogemus.

-Müügijärgne teenindus

Põhikonstruktsioonile kehtib 3-aastane garantii, sealhulgas põhikomponendid, nagu lauaplaat ja tugiraam. Toote disaini-, tootmis- või materjalidefektidest põhjustatud tõrked parandatakse või asendatakse tasuta.
Kuluvatele osadele (nagu tihvtid ja klambrilõuad) kehtib 6–12-kuuline garantii. Garantiiajal pakutakse asendusi tasuta, välja arvatud inimliku eksimuse, ebaõige kasutamise või vääramatu jõu tõttu tekkinud kahjustused.
Kõik tooted läbivad enne tehasest lahkumist range testimise, et tagada 100% tarne vastuvõtmise määr. Garantiiperiood algab seadme vastuvõtmise kuupäevast.
