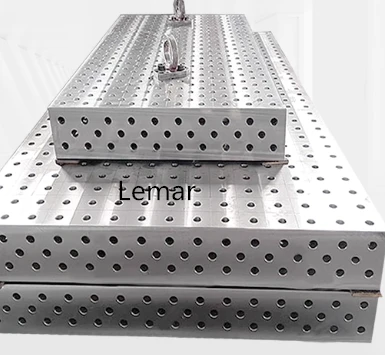

Kuidas teha kindlaks, kas 3D-keevitusjaam on saanud mõju

1. Välimus ja konstruktsioonikahjustused

Tööpinnale tekivad mõlgid, kriimud, mõrad või praod, eriti positsioneerimisavade servade kahjustused;

Tugijalgadel või raamil tekib deformatsioon, paindumine või keevisõmbluse pragunemine;

Pinnavärvi koorumine või lokaalne värvimuutus võib olla põhjustatud kõrgel -temperatuuril keevituspõleti või raske eseme löökidest.

2. Rikkega positsioneerimisaugud

Mitu arvuti tihvti võib kinni kiiluda, kõrvale kalduda või ei õnnestu täielikult sisestada;

Varem siledad auguasendid võivad ootamatult osaliselt ummistuda või lahti tulla;

Kui kontrollimiseks kasutatakse standardmõõturit, erineb avade vahe oluliselt standardsest 100±0,05 mm.

3. Lameduse järsk halvenemine

Viimased mõõtmisandmed näitavad tasasuse järsku halvenemist (nt 0,03 mm/m² kuni üle 0,1 mm/m²);

Laser- või elektroonilised lood tuvastavad lokaliseeritud kõrgendatud või süvistatud alad, mis on jaotatud punkt--- või riba--sarnaselt;

"Võrgustiku" tee mõõtmisel näitavad teatud mõõtmispunktide andmed drastilisi hüppeid, mis ei ole kooskõlas üldise trendiga.

4. Ebanormaalne jõudlus

Pärast mitut kinnitustoimingut sama kinnitusega halveneb tooriku asendi ühtlus;

Mooduli kokkupanemisel ilmnevad nihked, lüngad või lahtised ühendused;

Keevitatud valmistoodete sagedased mõõtmete kõrvalekalded pärast inim- ja protsessitegurite välistamist.

✅ Soovitus: kui platvormil on esinenud käsitsemist, tõstmist või kokkupõrget töökoja seadmetega, isegi ilma ilmsete väliste kahjustusteta, tuleks viivitamatult läbi viia põhjalik täpsuskontroll, et vältida varjatud kahjustuste pikaajalist stabiilsust{0}}mõjutamist.
