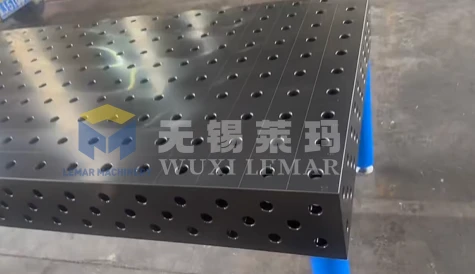

3D Quick Lock keevituslaua süsteem
Kasutusala: keevitamine ja kokkupanek
Protsess: CNC töötlemine
Pinnatöötlus: tavaline/nitreeritud
Tüüp: 3D
Kaubamärk: Lemar
toote tutvustus
|
3D Quick Lock keevituslaua süsteem |
3D Quick Lock Welding Table System on paindlik ja intelligentne põhitööriist tänapäevase keevitustöö jaoks. Täpne aukude süsteem + kiirlukk + modulaarsus on selle tuumaks, see lahendab traditsiooniliste keevitusseadmete valupunktid, mis on "pühendatud, ebatõhusad ja kallid", ning saavutab kiire tootmisvahetuse, suure täpsuse, suure korduvkasutatavuse ja madala kulu. See on eelistatud lahendus mitmete-sortide, väikeste-partiide ja kohandatud keevitamise tootmiseks.
Suure ettevõtte ulatus
tehnoloogia laialdane rakendamine
kvaliteetsed{0}}kohandatud teenused
Kõrge kvaliteediga
täiustatud seadmed
professionaalne meeskond
ühe-peatuse lahendus
Tooteseeria
D16 seeria
Ava läbimõõt: φ16,065–φ16,149 mm
Võre samm: 50 × 50 mm (±0,05 mm)
Laua paksus: 14–17 mm
Kandevõime: standardne 2T, raam 5T
Tasasus: 0,1 mm/m
Kasutusala: väikesed täppisosad, lehtmetall, mitmed{0}}väikesed partiid
D28 seeria
Ava läbimõõt: φ28,065–φ28,149 mm
Võre samm: 100 × 100 mm (±0,05 mm)
Laua paksus: 23–27 mm
Kandevõime: standardne 2–5T, raskeveokitega 10T+
Tasasus: 0,1 mm/m
Kasutusala: rasked seadmed, suured konstruktsiooniosad, robotkeevitusliinid
| Mõõdud (pikkus × laius) | Tööpinna materjal | Viimistletud pind |
| 1000 × 1200 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 1000 × 1500 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 1000 × 2000 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 1200 × 2000 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 1200 × 2400 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 1200 × 3000 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 2000 × 2400 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 1500 × 2000 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 1500 × 2400 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 1500 × 3000 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 2000 × 2400 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 2000 × 3000 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 2400 × 3000 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
| 4000 × 2000 mm | HT300 malm / Q355 terastükk | 5 pinda (1 pealmine pind + 4 külgpinda) |
Toote video
Disaini struktuur ja stabiilsus
- Üldine struktuur
Tööpinna alumisel küljel on tugevdatud ribi struktuur/kasti{0}}tüüpi disain, mis on äärmiselt jäik.
Keevitamise / tugeva surve korral on väiksem tõenäosus deformeeruda või vibreerida.
Kogu struktuur on läbinud pingevaba töötluse, mis tagab, et täpsus ei kao pikas perspektiivis.
- Taseme reguleerimine
Põhi on varustatud reguleeritavate tugijalgadega / ankurduspoltidega.
Seda saab kiiresti tasandada, et kohanduda ebatasasel pinnasel.
Töölaua üldise taseme ja stabiilsuse tagamine.
- Koormuse jaotus
Jaotab koormuse ühtlaselt ja kohalik tugev surve ei põhjusta kokkuvarisemist.
Suure -suurusega platvormi saab ühendada mitmeks osaks, tagades üldise jõu ühtlase jaotuse.
Ohutus ja humaniseeritud disain
- Räbuvastane-disain
Töötasapinnal on kõrge kõvadus, mistõttu räbu kleepub vähem tõenäoliseks
See kukub koputamisel kergesti maha, hõlbustades puhastamist
Vähendab lihvimis- ja hooldusaega
- Serva töötlemine
Tööpinna servade faasimine / ümardamine
Ohutu kasutada ilma lõikeid tekitamata
- Lihtsam tegutseda
Kiirlukustusmehhanism-ei vaja mutrivõtit ega haamrit
Vähendab töötajate väsimust ja vähendab töövigastuste ohtu
- Leekide ja pritsmete vältimine
Kompaktne struktuur, mis vähendab sädemete sisenemist sisemusse
Pikendab sisemiste aukude ja lukustustihvtide eluiga
Keskkonnakaitse ja töökodade ühilduvus
Saab siduda tolmupuhastiga
- Paljudel platvormidel on reserveeritud tolmueemaldusliidesed / paigaldusasendid
- Täitke keskkonnakaitse ja tolmuvabade -töökodade nõuded
Kõrge ruumikasutusaste
- Modulaarne kombinatsioon, säästes töökoja ala
- Üks või maksimaalselt mitu traditsiooniliste seadmete komplekti, mis vähendab laoruumi hõivatust
Pakendamine ja transport
Ekspordipakendite ja transpordi garantii
Niiskuskindel-kile + vaht + vineerist puitkarp
Sobib pikamaa{0}}mere-/maismaatranspordiks
2. Kinnitusmeetod
Platvorm ja moodulid on kindlalt karbi sees fikseeritud, ilma värisemise ja kokkupõrketa
3. Transpordi mugavus
Standardseid spetsifikatsioone saab otse konteineritesse laadida
Suure platvormi saab transportimiseks lahti võtta ja seejärel kohapeal kokku panna
Meie kohta
miks meid valida
WUXI LEMAR MACHINERY EQUIPMENTS CO.,LTD
miks valida meie tooteid
Käsitöö loob kvaliteedi, innovatsioon juhib tootmist. Oleme alati pühendunud tõhusate, stabiilsete ja professionaalsete keevitusseadmete lahenduste pakkumisele ülemaailmsetele klientidele. Täiustame 3D Quick Lock keevituslaudade süsteemi hoolikalt hoolikalt. Tänu oma modulaarsele disainile, kiirele lukustusstruktuurile ja suure-täpse positsioneerimisele pakub see süsteem tõhusamat tööriistade kasutuskogemust mitme-sortide ja väikeste{6}}partiitootmise jaoks, aidates ettevõtetel tõhustada, tagada kvaliteeti ja vähendada kulusid.
Oleme valmis töötama käsikäes iga partneriga usaldusväärsete toodete ja siiraste teenustega. Laske 3D Quick Lock Welding Table Systemil saada usaldusväärseks partneriks intelligentse tootmise teel ja asuge ühiselt kvaliteetsema-tootmise tuleviku poole.
