D16 süsteemi 3D-keevituslaud
Kasutusala: keevitamine ja kokkupanek
Protsess: CNC töötlemine
Pinnatöötlus: tavaline/nitreeritud
Tüüp: 3D
Kaubamärk: Lemar
Toodete kirjeldus
D16 System 3D Welding Table on tööstuslik keevitusseade, mis ühendab CNC positsioneerimissüsteemi 16 mm standardse augumustri tööpinnaga. Keskmise ja suure täppis{4}}metallikeevitusrakenduste jaoks mõeldud selle peamine eelis seisneb kinnitusdetailide automatiseeritud ja täpse positsioneerimise saavutamises CNC-tehnoloogia abil. Koos 16 mm augumustri modulaarse paigaldusvõimalusega parandab see oluliselt keevitamise efektiivsust ja täpsust. Seda kasutatakse laialdaselt autoosade, ehitusmasinate, täppislehtmetalli ja muude tööstusharude masstootmises keevitamisel.
Tehnilised andmed
Avamustri disain: Tööpinnal on ühtlaselt jaotatud positsioneerimisaugud läbimõõduga 16 mm. Aukude vahekaugus on tavaliselt 50 mm või 100 mm (tööstuse standardmoodul). Aukude siseseinad on kuum{5}}töödeldud, saavutades kõvaduse HRC55 või rohkem, tagades kulumiskindluse ja vältides deformatsiooni.
Põhikomponendid ja põhiparameetrid
CNC (arvutite arvjuhtimissüsteem) – automaatse positsioneerimise tuum
Süsteemi konfigureerimine: varustatud spetsiaalse CNC-juhtimissüsteemiga (tavaliselt Siemensi, Fanuci või kodumaiste CNC-süsteemidega), mis toetab G-koodi programmeerimist ning võimaldab eelnevalt-seadistada kinnitusdetailide liikumisteid ja positsioneerimiskoordinaate.
Juhtimismeetod: kasutab servomootori ajamit koos kuulkruvide või lineaarsete juhikutega, et saavutada kinnituse automaatne liikumine ja lukustamine kolmel X/Y/Z teljel. Positsioneerimistäpsus võib ulatuda **±0,02-0,05 mm**-ni, mis vastab täppiskeevituse nõuetele.
Tööfunktsioonid: toetab nii käsitsi silumist kui ka automaatseid töörežiime. Salvestada saab mitut tooriku tööriistaskeemi, mis võimaldab toodete vahetamisel ühe-klõpsuga tagasi kutsuda, välistades vajaduse korduva kalibreerimise järele.
Põhifunktsioonid ja eelised
16 mm augusüsteemi modulaarne disain vähendab tööriistakulusid: 16 mm on universaalne ava läbimõõdu standard tööstuslikele keevitusseadmetele. Sobivaid kinnitusvahendeid saab kasutada erinevates seadmetes, mistõttu ei ole vaja kohandada spetsiaalseid tööriistu konkreetsete toorikute jaoks. Modulaarsete kinnitusdetailidega kombineeritud CNC-süsteem vähendab tööriistade vahetusaega tavapärastelt tundidelt 10-20 minutini, suurendades oluliselt tootmisliini paindlikkust ja kohandudes mitmesuguste ja väikeste partiide tootmisvajadustega.
Kohandub tõhusalt erinevate keevitusprotsessidegas: Ühildub tavaliste keevitusprotsessidega, nagu kaarkeevitus, TIG-keevitus, laserkeevitus ja robotkeevitus, seda saab ühendada tööstuslike robotkäetega, et saavutada täielikult automatiseeritud "kinnitusseadme positsioneerimise + keevitustoimingu" protsess, mis sobib intelligentsete töökodade tootmisliini paigutuseks.
Ekspordi pakend
1. Põhiline kaitsekiht: rooste- ja niiskuskaitse, täppiskomponentide kaitse
Metallosade eeltöötlus: metallosad, nagu 3D-keevituslaua pind, kinnitusdetailid ja CNC-süsteemi juhtsiinid, tuleb esmalt -roostekindlaks teha-, pihustades-roostevastast õli või kandes -roostevastast kilet. Elektrilised komponendid, nagu CNC-süsteem, tuleb sulgeda eraldi antistaatilistesse kottidesse, et vältida oksüdatsiooni ja lühiseid meretranspordi kõrge niiskusega keskkonnas.
Polsterdus ja täitmine: täppisosad, nagu T-pilud ja 16 mm positsioneerimisavad töölaua pinnal, tuleb täita EVA vahu või silikoonkorkidega, et vältida tolmu sissetungimist või deformeerumist transportimise ajal; lahtised tarvikud, näiteks kinnitusdetailid, klassifitseeritakse ja pakitakse kõvadesse pappkarpidesse ning karbid on pehmendamiseks ja fikseerimiseks täidetud pärlpuuvillaga, et vältida raputamist ja kulumist.
2. Peamine pakendikiht: tugevdus ja löögikindlus, sobib pikamaatranspordiks{1}}
Vastavalt transpordikaugusele ja -meetodile on kaks pakendi spetsifikatsiooni:
Sisetransport / lähi{0}}meretransport (nt Kagu-Aasia): vineerist kaubaaluste pakend. Põhiraam on kinnitatud fumigatsioonivabale-vineerialusele (vastab IPPC standarditele, fumigatsioonimärgistusega), rist{5}}rihmaga terasrihmadega või ülitugevate{6}}pakkimisrihmadega. Kaubaaluse põhjale on lisatud libisemisvastased puidust padjad ning servad on ümbritsetud nurgakaitsetega, et vältida peale- ja mahalaadimisel põrkumisi. Kohaldatavad stsenaariumid: marsruudid lühikeste transporditsüklitega ja väheste ümberlaadimistega, madalamad kulud.
Ookeanitransport / Multimodaalne transport (nt Euroopas, Ameerikas, Lõuna-Ameerikas): Puidust karbiga vaakumpakendamine. Kasutatakse eemaldatavat vineerist puitkasti (paksus 18 mm või suurem, kandevõime 15 tonni või suurem). Pärast kogu töölaua asetamist kaetakse veekindel ja hingav kile ning seejärel teostatakse vaakumtihendus. Sisse asetatakse kuivatusaine (500 g silikageeli kuivatusainet kuupmeetri kohta), et isoleerida merevee sool ja niiskus. Puidust kasti välisküljele tuleb lisada metallist tugevdusrihmad ja nelja nurga külge keevitatakse kokkupõrkevastane-nurkteras, et see ei deformeeruks virnastamise ajal. kasti pind peab olema selgelt tähistatud saatmismärkidega: toote mudel, brutokaal/netokaal, mõõtmed, sihtsadam, niiskuskindel/üles/habras märgistus (rahvusvahelised universaalsed logistikamärgid).
kvaliteedi tagamine
Iga CE-sertifikaati kandev 3D-keevituslaud vastab täielikult ELi masinadirektiivi (MD 2006/42/EC), madalpingedirektiivi (LVD) ja elektromagnetilise ühilduvuse direktiivi (EMC) kolmele põhinõudele. See on meie pühalik pühendumus tooteohutusele, täpsusele ja kvaliteedile.
Meie tooted vastavad täielikult EN 60974-1 keevitusseadmete ohutusstandardile alates rangest elektriohutuse testimisest kuni mehaanilise kaitse disainini, elektromagnetiliste häirete kontrollist kuni soojusohutuse tagamiseni. Kõiki näitajaid on testitud ja kontrollitud autoriteetsete institutsioonide poolt, tagades kõrge intensiivsusega tööstustoimingute ohutusriskide nulli. Tänu CE-sertifikaadi taga olevale täpsele tootmissüsteemile saavutab laua pinna tasasuse ±0,02 mm ja korratav positsioneerimistäpsus jääb stabiilseks ±0,05 mm piires. Koos modulaarse avasüsteemi konstruktsiooniga võimaldab see mitut toorikutüüpi kiiresti mõne minutiga vahetada ja kontrollib rangelt keevitamise deformatsiooni, mille tulemuseks on nähtava saagise suurenemine.
Löögikindel-malmist alusmaterjal on nitreeritud, pinna kõvadusega HRC35-45, mis pakub tavaliste platvormidega võrreldes palju paremat kulumiskindlust ja vastupidavust. Hädaseiskamisseade katkestab voolu kiiresti 0,5 sekundi jooksul ja müra on kontrollitud alla 75 dB, kaitstes igakülgselt operaatori ohutust ja tagades mugava töökeskkonna.
CE-sertifikaat pole mitte ainult "pass" toodetele ELi turule sisenemiseks, vaid ka tunnistus meie tugevusest kõrgeimate rahvusvaheliste standarditega võrreldes. CE-sertifikaadiga 3D-keevituslaua valimine tähendab nõuetele vastava ja muretu-tootmise tagatise, stabiilse ja usaldusväärse täpsuse ning automatiseeritud tootmisliinidele kohandatud tõhusate lahenduste valimist, mis aitavad teie tootmisprotsessil muutuda turvalisemaks, täpsemaks ja konkurentsivõimelisemaks!

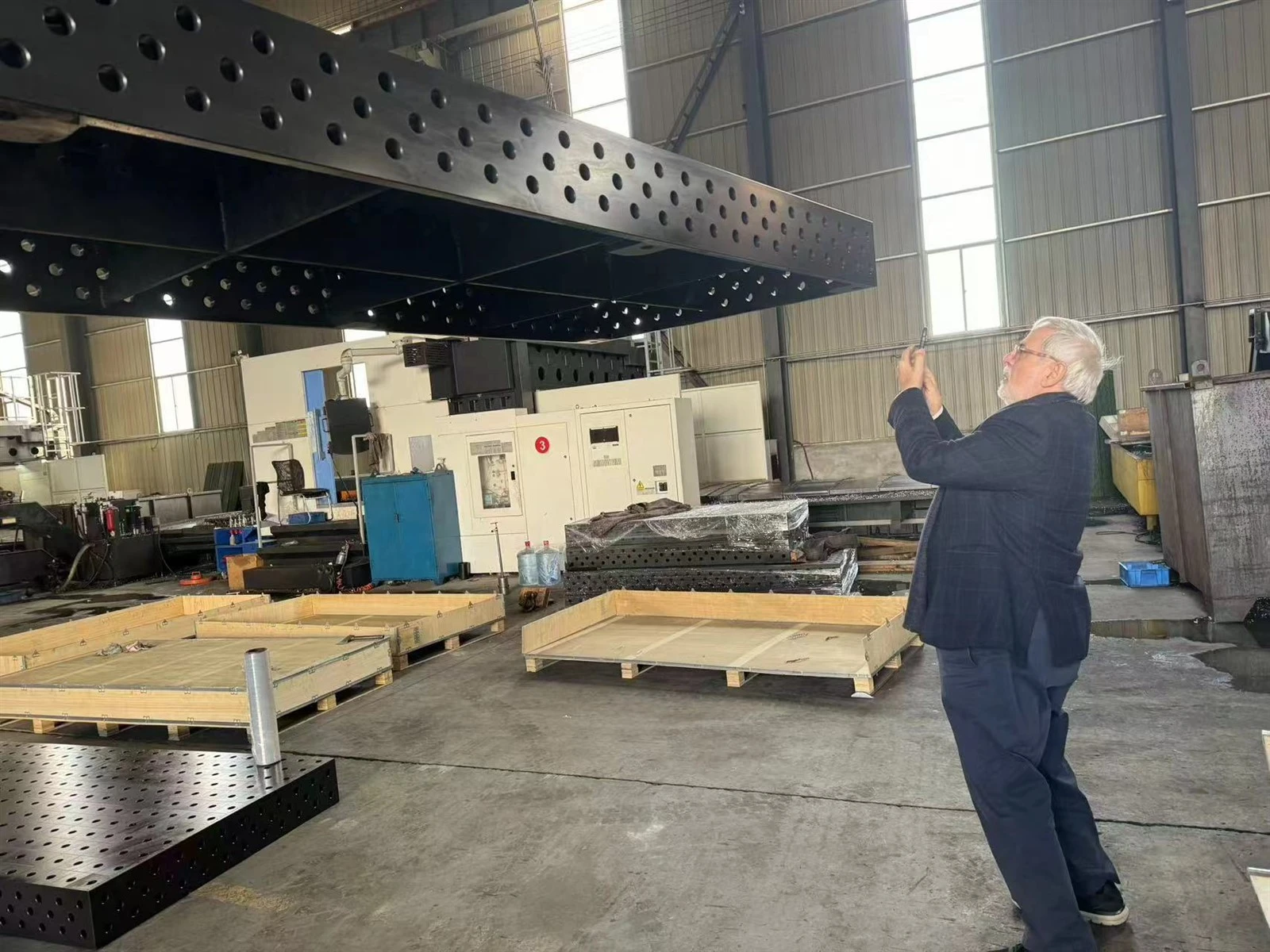

Klientide fotod
Tere tulemast meie boksi! 3D-keevitustabel, mida näete enda ees, on metallitöötlemise tööstuse "täppis-etalon" ja "tõhususe tööriist". Lauaplaat on valmistatud ülitugevast terasest, millel on integreeritud disain, mis tagab tasasuse 0,1 mm/meetri piires. Koos standardse avasüsteemi disainiga saab kinnitusi paigaldada ja kohe kasutada, mistõttu pole vaja aega{5}}nõudvaid kohandatud tööriistu. Olgu selleks keeruliste, ebakorrapärase kujuga osade täpne positsioneerimine või komponentide suure-mahuga keevitustootmine, saab see kõigega hõlpsalt hakkama – saavutab positsioneerimise täpsuse ±0,05 mm ja vähendab tööriistade vahetamise aega 20 minutini. See aitab teil tõsta toote kvaliteeti ja tootmise efektiivsust, vähendades samal ajal kulusid ja ümbertöötamise määra. See on tõeliselt võimas ja töökindel lahendus ning meie kliendid, kes on seda kõike kasutanud, nõustuvad!
Ettevõtte profiil
Lugupeetud globaalsed partnerid ja kliendid!
Täppistootmise maailmas muutub kavand disainist reaalsuseks, alustades absoluutselt stabiilsest ja täpsest vundamendist. Seda valdkonda oleme viljelenud aastakümneid – me pole mitte ainult keevituspinkide tootjad, vaid ka eksperdid tipptasemel-tööriistalahenduste pakkumisel kogu maailmas.
Tarnime rohkem kui lihtsalt tooteid; pakume tõestatud protsessiteadmisi. Meid on valinud tipptootjad, kosmosetööstuse tarnijad,{1}}autotööstuse tippvormide tehased ning uurimis- ja arenduskeskused enam kui 100 riigis. Oleme kogunud väärtuslikke kogemusi mitmesuguste keeruliste töötingimustega toimetulekul ja integreerime need teadmised hea meelega meie-müügieelsesse konsultatsiooni ja protsesside tugiteenustesse, et aidata teil oma platvormi potentsiaali maksimeerida.
Aadress: No.505 Jiefang Road, Liangxi piirkond, Wuxi linn, Hiina
Ametlik veebisait: www.lemarmachine.com
Tel/Whatsapp/wechat:+86 18006193916
E-post: amywang@lemarmetal.com
