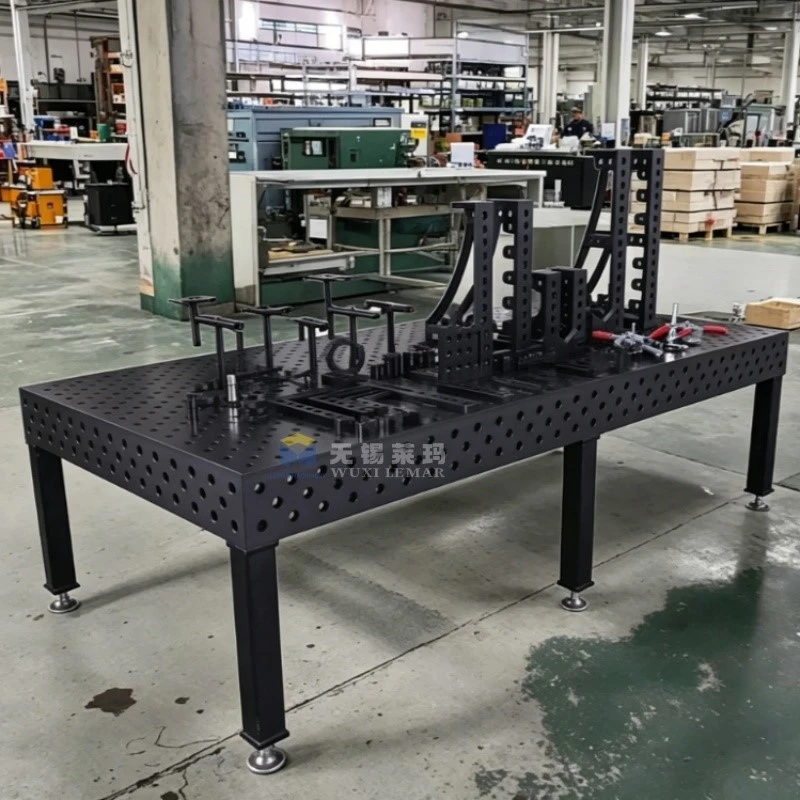

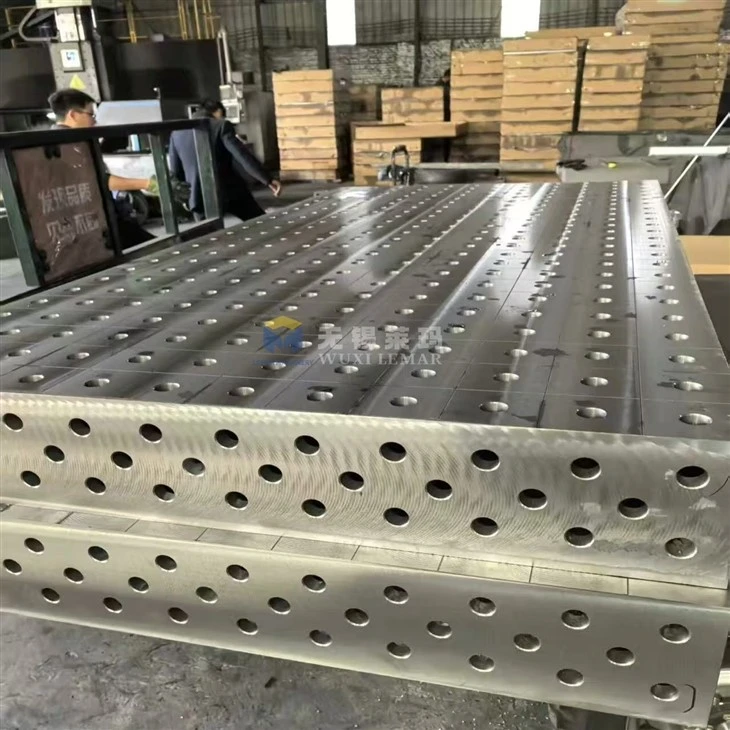

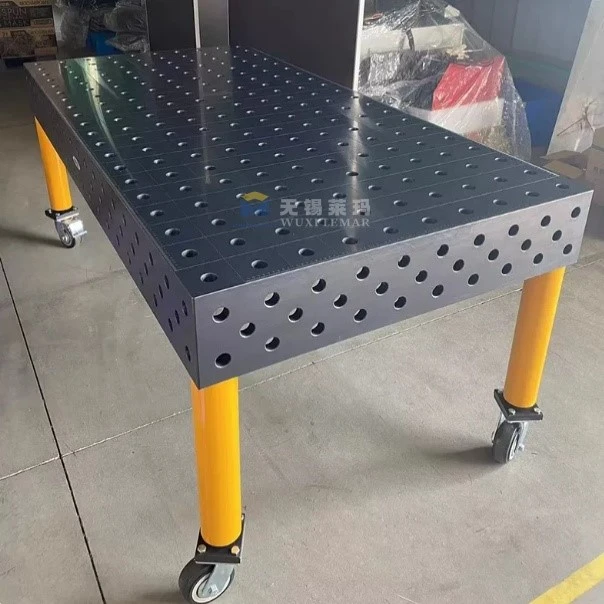

Täppis 3D keevituslaud

Materjal: teras/malm
Kasutusala: keevitamine ja kokkupanek
Protsess: CNC töötlemine
Pinnatöötlus: tavaline/nitreeritud
Tüüp: 3D
Kaubamärk: Lemar

Küsi pakkumist

Toodete kirjeldus

Professionaalsed keevitusseadmed

Täppis-3D-keevituslaud on tänapäevase täppiskeevituse ja paindliku tootmise põhiseade. Kasutades ülitäpset-augumustrit koos modulaarse konstruktsiooniga, võimaldab see täpset 3D-positsioneerimist ja kinnitamist, parandades seeläbi oluliselt keevitamise täpsust, tõhusust ja järjepidevust, vähendades samal ajal tööriistade kulusid ja ümbertöötamise kiirust. Seda kasutatakse laialdaselt tipptasemel-tootmissektorites, nagu autotööstus, ehitusmasinad, lennundus ja raudteetransport.

Maatriksmaterjal

1. Malm HT250/HT300 (peamine valik suure täpsuse jaoks)

Eelised: suurepärane vibratsioonisummutus, madal sisepinge, kõrge pikaajaline stabiilsus ja vastupidavus deformatsioonile;
Kasutusalad: lennundus, raudteetransiit, täppismasinad;
Vananemisprotsess: kahekordne kunstlik vanandamine (pärast töötlemata töötlemist ja pärast töötlemist), et täielikult kõrvaldada valupinged ja vältida deformatsiooni pikaajalisel{0}}kasutamisel.

2. Legeeritud teras Q355/St52-3 (raske-veojõuline, kulutõhus)

Eelised: kõrge tugevus, hea sitkus ja löögikindlus; sobib rasketele{0}}konstruktsioonidele;
Kasutusalad: Ehitusmasinad, sõidukite raamid, rasked teraskonstruktsioonid;
Töötlemine: lõõmutamine + karastamine ja karastamine (Q&T), et tagada tugevus ja tasasus.

Täpsuse tagamise süsteem

1. Peamised täpsusspetsifikatsioonid (täpsusaste)
Tasasus: 0,02–0,05 mm/m või vähem (standardplatvormid: 0,5–1 mm/m);
Aukude vahe tolerants: ±0,05 mm (IT7 klass);
Ava läbimõõdu tolerants: H7 (nt D28 ava: φ28H7);
Perpendikulaarsus: 0,03 mm/100 mm või väiksem;
Pinna karedus: Ra Vähem kui 1,6–3,2 μm või sellega võrdne.
2. Kontrollimine ja jälgitavus
Iga täppis-3D-keevituslauaga on kaasas CMM-i kontrolliaruanne, mis dokumenteerib tasasuse ja avade asukoha kõrvalekalded;
Materjali sertifikaat: kolmanda osapoole-materjali aruanne + vananemistöötluse sertifikaat;

Tõhusus ja kulud

Paindlik ja mitmekülgne: üks 3D-täppiskeevituslaudade komplekt mahutab laia valikut tooteid, välistades vajaduse eritellimusel valmistatud-kinnituste järele ja säästab tööriistakulusid üle 70%.

Kiire ümberlülitamine: tarvikuid on lihtne paigaldada ja eemaldada, mis vähendab ümberlülitusaega alla 15 minuti.

Vähendatud ümbertöötlemine: suur täpsus ja minimaalne deformatsioon vähendavad ümbertöötlemise kiirust rohkem kui 50%.
